Reservatório Fundo Apoiado ( In Loco )

REFERÊNCIA NO MERCADO

A Passafaro em reconhecimento a qualidade de seus produtos e melhoria contínua de seus processos tem se tornado referência no mercado de Reservatórios de Água com Fundo Apoiado ( In Loco ) a nível nacional. Sempre respeitando as normas de qualidade com atendimento especial a todos nossos clientes.

MONTADO E SOLDADO EM CAMPO
Reservatório Aéreo Vertical com fundo apoiado de 100.000 a 5.000.000 Litros

Equipamento projetado e construído em aço carbono, conforme projeto e especificações baseados em normas brasileiras.
Dados do Projeto:
Normas NBR 7821 (ABNT)
Pressão do Projeto Atmosférica
Temperatura do Projeto Ambiente
Densidade do Liquido 1.000 Kg/m3
Velocidade do Vento Conforme ABNT NBR 6123.
Desenvolvido nas capacidades de 100.000 a 5.000.000 Litros, com diâmetro acima de 4,00 metros, executada no local mediante a visita técnica comercial da Passafaro.

MATÉRIA PRIMA EMPREGADA NA FABRICAÇÃO DO TANQUE E SEUS ACESSÓRIOS.

Costado, fundo, teto, divisórias, acessórios, construído em aço carbono ASTM A36.
Conexão soldável conforme ASTM A 865 ou ASME B 16.5.
Parafusos e prisioneiros conforme ASTM 307 grau B; porcas conforme ASTM A 563 grau B, arruelas em aço carbono, todos galvanizados conforme ASTM B 633 Tipo II SC-3, aspecto brilhante bicromatizados;
Vedações da boca de visita em borracha nitrílica, conforme ASTM D 2000, com espessura de 3,0 mm;
Tampa da boca de visita e respectivos acessórios em aço carbono ASTM A 36 ou ASTM A 283 graus C e D.
Os consumíveis de soldagem atendem as normas AWS A 5.18 (MIG/MAG), AWS A 5.1 (ELETRODO).

REVESTIMENTO EXTERNO (PINTURA):

Revestimento especifico para agua potável, PH Neutro.
Tratamento de superfície externa através de jateamento com granalha de aço padrão SA 2,5 da norma NBR 7348 – e norma ISO 8501-1 (SIS 05 59 00 -67).
Pintura externa dupla:
(Costado/Teto reservatório).
Aplicação de 02 camadas de 35 micrometros cada (filme seco), totalizando 70 micrometros de acabamento de alta espessura branco conforme a NBR 7833, com mais de 50% de sólidos por volume.
(Fundo reservatório)
Aplicação de duas demãos com 120 micrometros (filme seco), totalizando 240 de epóxi alcatrão de hulha, alta espessura, conforme a NBR 7829, com mais de 60% de sólidos por volume.
Plano de pintura especifico para o produto reservado. Demais métodos de aplicação, cores e especificações de tinta deverão ser comunicados com antecedência ao fechamento do pedido e entregue á Passafaro para aprovação.

ACESSÓRIOS:

Diâmetro do tanque até 7500 mm.
01 - Escada externa marinheira com guarda corpo.
01 - Escada interna marinheira sem guarda corpo.
01 - Guarda corpo de proteção em todo o perímetro do teto, com altura de 1.200 mm de acordo com NR12
01 - Boca de visita no costado inferior diâmetro de 508 mm.
01 - Boca de visita no teto diâmetro de 508 mm.
01 - Dreno de fundo.
01 - Porta de limpeza.

Diâmetro do tanque de 7500 mm ate 27.000 mm

01 - Escada externa marinheira com guarda corpo.
01 - Escada interna marinheira sem guarda corpo.
01 - Guarda corpo de proteção em todo o perímetro do teto, com altura de 1.200 mm de acordo com NR12.
02 - Boca de visita no costado inferior diâmetro de 610 mm.
02 - Boca de visita no teto diâmetro de 508 mm.
01 - Dreno de fundo.
01 - Porta de limpeza.

ESCOPO DA CONTRATADA.

-Processamento (corte, pré-montagem, revestimento primário interno e externo) na unidade fabril de Maringá - Paraná, transportado até o local da obra por via terrestre, marítima ou aérea.
-Recebimento dos materiais em campo, descarga e acondicionamento no canteiro de obras.
-Construção, montagem, soldagem interna e externa, e seus acessórios.
-Pintura interna e externa de acabamento no local da obra.
-Toda a mão de obra direta e indireta envolvida na execução dos trabalhos está contemplada no escopo da contratada.
-Todos os profissionais contratados estão cobertos por seguro de vida em grupo, além dos procedimentos legais de SMS e administração pessoal.
-Todos os profissionais envolvidos na execução dos serviços, terão suas despesas de locomoção, acomodação e alimentação suportadas pela contratada.
-Considera-se infra-estrutura de almoxarifado através de containers ao lado da base civil, por conta da contratada.
-Desenho ilustrativo de locação sobre a base civil para posicionamento / acompanhamento juntamente com Engenheiro Civil contratado pelo cliente.
-Soldas internas e externas, executadas por profissionais qualificados em soldagem conforme E.P.S (especificação de procedimento de soldagem), e treinados para execução de solda conforme norma AWS D1.1, em soldas por processo MIG/MAG e solda elétrica continua, com eletrodo revestido de classificação AWS: E-6010 e 6013 de alta resistência e penetração nas chapas.

DOCUMENTOS FORNECIDOS DA PASSAFARO:

ART - Anotação de Responsabilidade Técnica de projeto, fabricação e montagem.
Manual de manuseio e termo de garantia.

GARANTIA:

Garantia de 5 anos contra defeitos estruturais e 2 anos contra defeitos de pintura.

• Reservatório de Água com Fundo Apoiado Avenorte
• Tanque Aéreo Vertical (Montado In Loco) 390.000 Litros

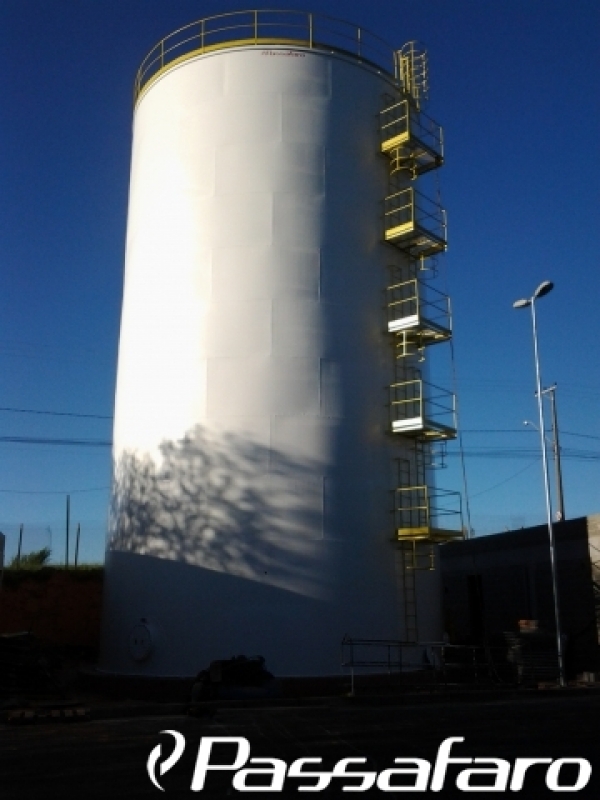

• Resevatorio para Água com Montagem no Local 1.200.000 Litros
• Tanque Aéreo Vertical (Montado In Loco) 500.000 Litros
• Tanque Aéreo Vertical (Montado In Lco) 1.000.000 Litros
• Resevatório para Água com Montagem no Local Passafaro
• Tanque Aéreo Vertical Montado In Loco de 390.000 Litros
• Tanque Aéreo Vertical Montado In Loco com 650.000 Litros
• Reservatório Aéreo Vertical Montado In Loco de 500.000 Litros

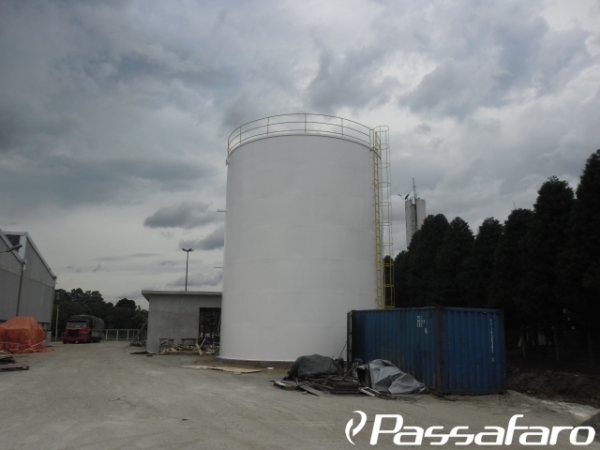

• Tanque Aéreo Vertical Montagem In Loco de 600.000 Litros
